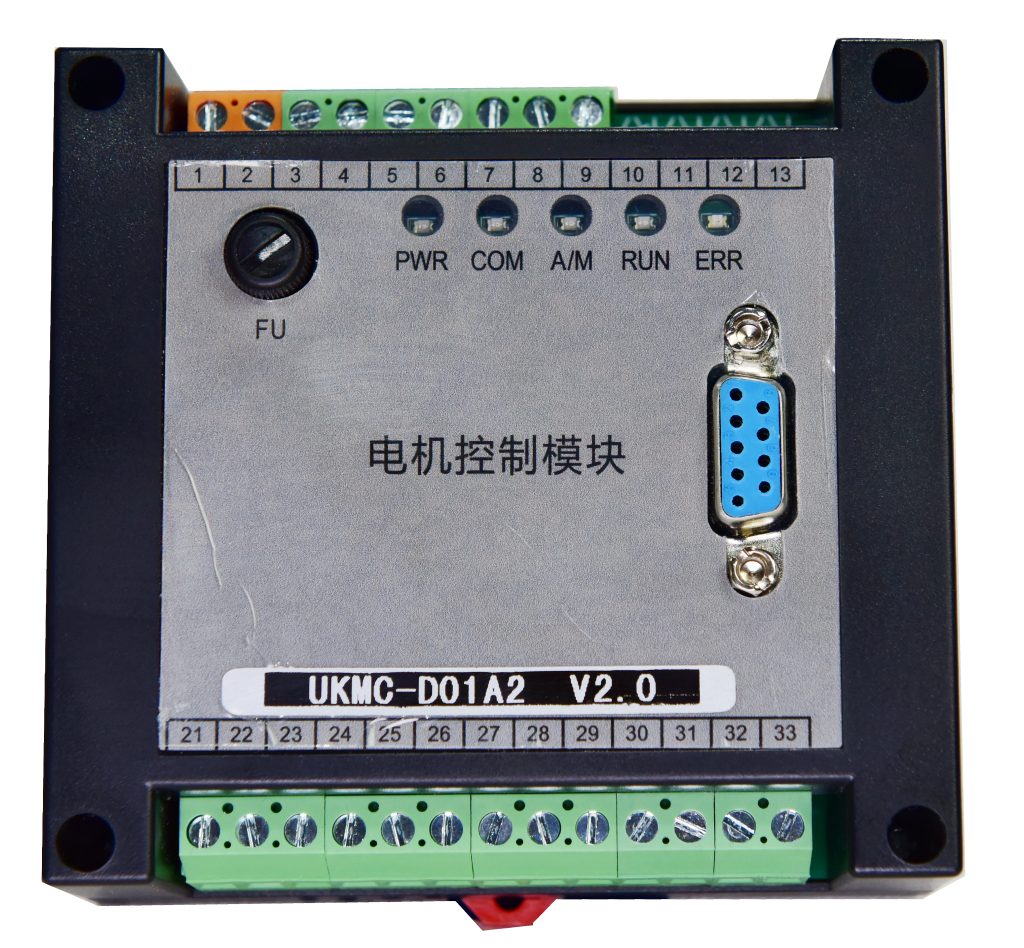

直起电机控制器
直起电机决接控制器主要解决电机直接启动的二次逻辑功能，该控制器不受启停元件的功率大小的限制。
主要功能： 接触器、热继电器， 或者KBO 实现直起启动；
— 体面板操作： 配合UK电机控制面板实现按钮启停、手自动转换、运行及故障状态指示； 远控： 可连接PLC, 提供手自动、运行、故障状态，和远程启停；
机旁操作／多线控制：可连接现场按钮箱，提供手启停、自动、运行、故障状态；远程通讯控 制： Modbus RTU通讯1位起始位， 8 位数据位， 1位停止位， 1 位奇偶校验位。 符合国家标准GBT19582 .1-2008《基千M od bus 协议的工业自动化网络规范》。配套了《智能控制模块配置工具
V1.0》软件方便站地址参数设 置以及通道测试。 在使用时通过 USB转48 5通讯模块 （型号： USB-
485) 对控制器站地址等参数进行设置 ， 通过48 5通讯线建立完整通讯并实现通讯远程控制。 建议通讯线采用2芯屏蔽双绞线 (RVVSP) 。
就地直起电机快接控制器
| 供电 | 85-264VAC 或110-370VDC | 保险 | 5*20 2A 220VAC |
| 电器接口 | 螺钉端子/ 0B9 接口 | 外观尺寸 | 外观尺寸 |
| 工作 环境 | 温度-20~ 60°C/ 湿度20- 95% 无冷凝 | 功能 | 1 双回路就地直起控制 2异地控制 3防火阀 |
| 安装方式 | 35mm 导轨安装 | 功耗 | SW( 不含接触器驱动功率） |

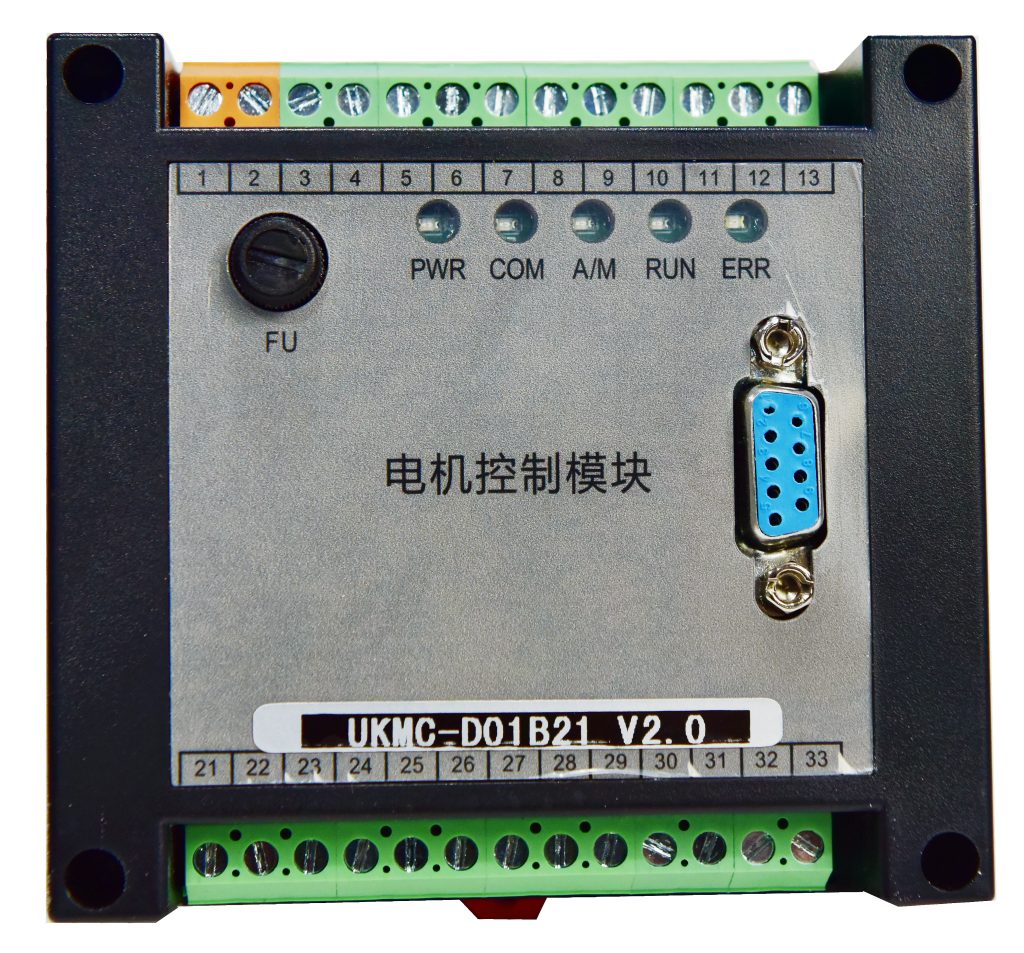

直起快接控制器
| 供电 | 85-264VAC 或110-370VDC; | 保险 | 5*20 2A 220VAC |
| 电气接口 | 螺 钉端子/ D89 接口 | 外观尺寸 | W95 .Smm x H90mm x D40mm |
| 工作环境 | 温度-20~ 70°C/ 湿度20~95% 无冷凝 | 功能 | 1 单回路就地直起控制2远程控制(3D1 lDO)3机旁控制 |
| 安装方式 | 35mm 导轨安装 | 功耗 | SW( 不含接触器驱动功率） |

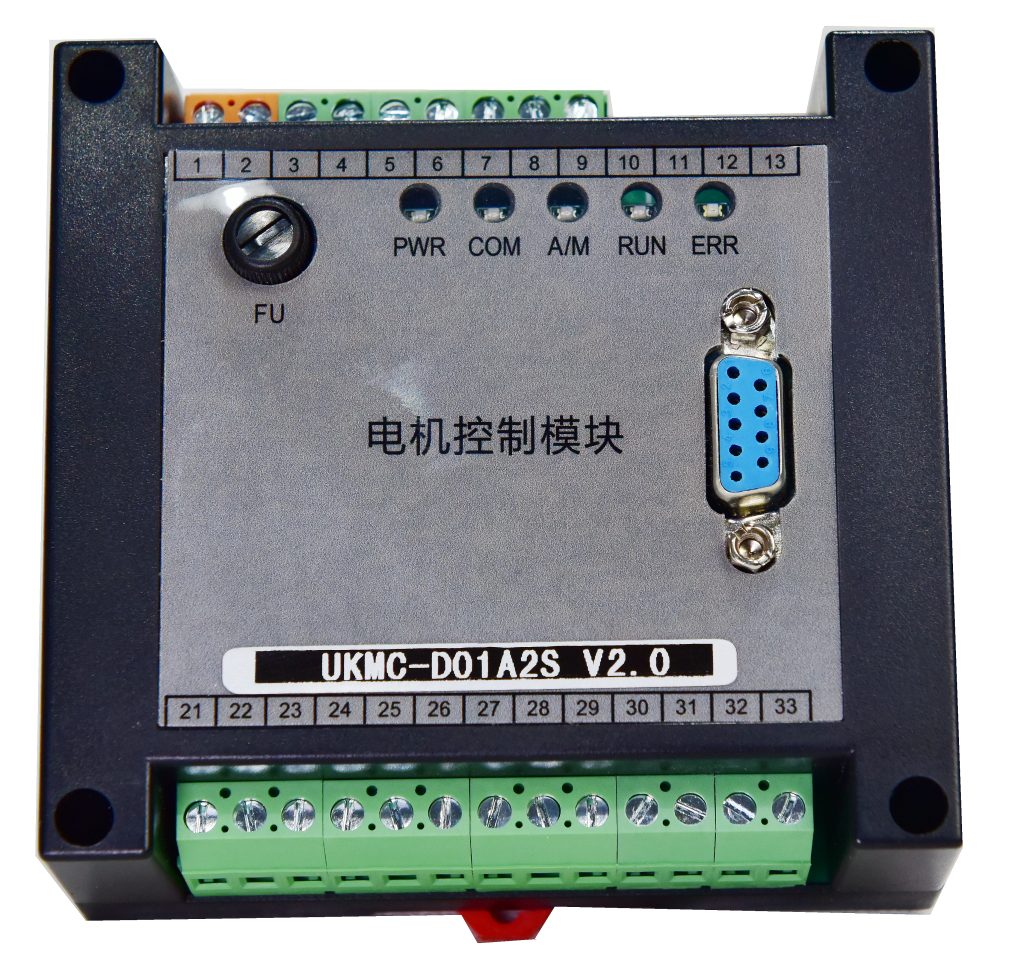

直起带通讯控制器
| 供电 | 85-264VAC 或110-370VDC; | 保险 | 5*20 2A 220VAC |
| 电气接口 | 螺 钉端子/ D89 接口 | 外观尺寸 | W95 .Smm x H90mm x D40mm |
| 工作环境 | 温度-20~ 70°C/ 湿度20~95% 无冷凝 | 功能 | 1 单回路就地直起控制 远程通讯控制Mod bus 机旁控制 |
| 安装方式 | 35mm 导轨安装 | 功耗 | SW( 不含接触器驱动功率） |

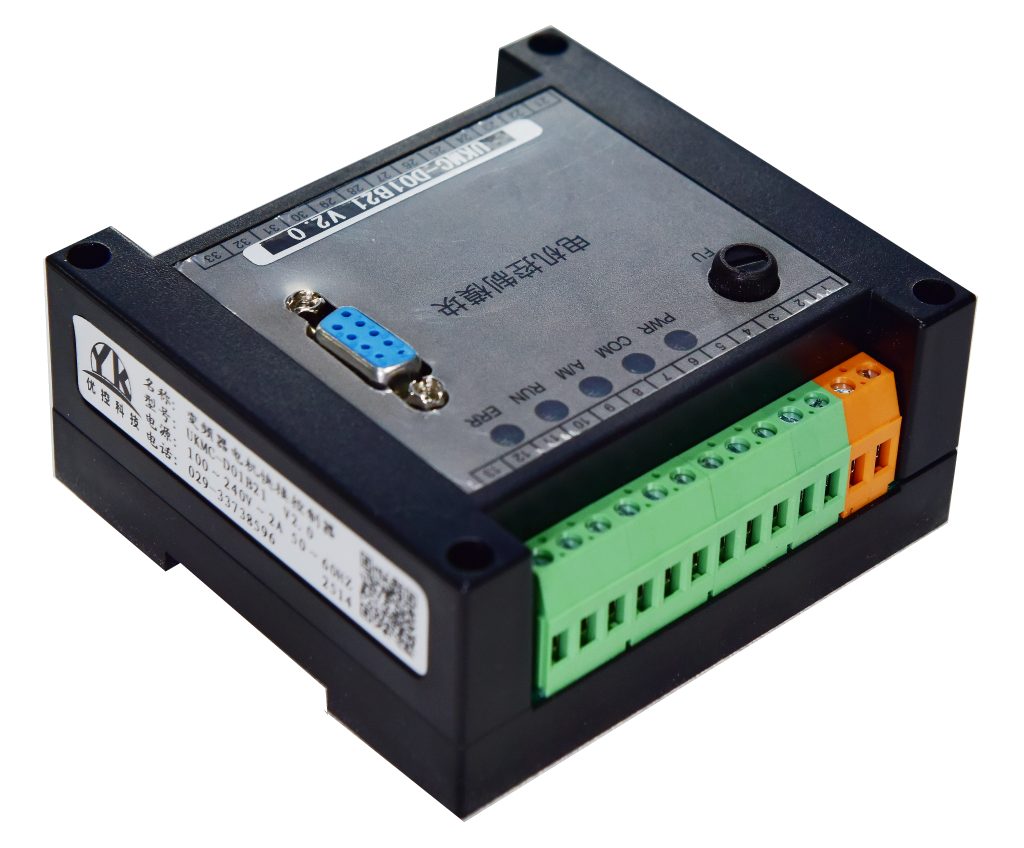

变频器电机控制器
变频器电机快接控制器主要针对变频器或者软启动器—拖—的应用场景开发的电机快接控制器。该控制器可以实现就地控制、机旁控制、远程控制的控制模式，解决了大部分变频器信号需要增加继电器进行隔离的问题。提供了常用变频器的参数设计表格。让电气控制更加逻辑化。
主要功能：变频器或软起实现变频或软启动，同时可以实现变频器或软起的远程切换。
| 供电 | 85-264VAC 或110-370VDC; | 保险 | 5*20 2A 220VAC |
| 电气接口 | 螺 钉端子/ D89 接口 | 外观尺寸 | W95 .Smm x H90mm x D40mm |
| 工作环境 | 温度-20~ 70°C/ 湿度20~95% 无冷凝 | 功能 | 1 单回路就地变频控制 2远程控制 (3D1 !DO) 3机旁就地控制 |
| 安装方式 | 35mm 导轨安装 | 功耗 | SW( 不含接触器驱动功率） |
| 供电 | 85-264VAC 或110-370VDC; | 保险 | 5*20 2A 220VAC |
| 电气接口 | 螺 钉端子/ D89 接口 | 外观尺寸 | W95 .Smm x H90mm x D40mm |
| 工作环境 | 温度-20~ 70°C/ 湿度20~95% 无冷凝 | 功能 | 1 单回路就地变频控制 2远程通讯控制Modbus 3机旁就地控制 |
| 安装方式 | 35mm 导轨安装 | 功耗 | SW( 不含接触器驱动功率） |

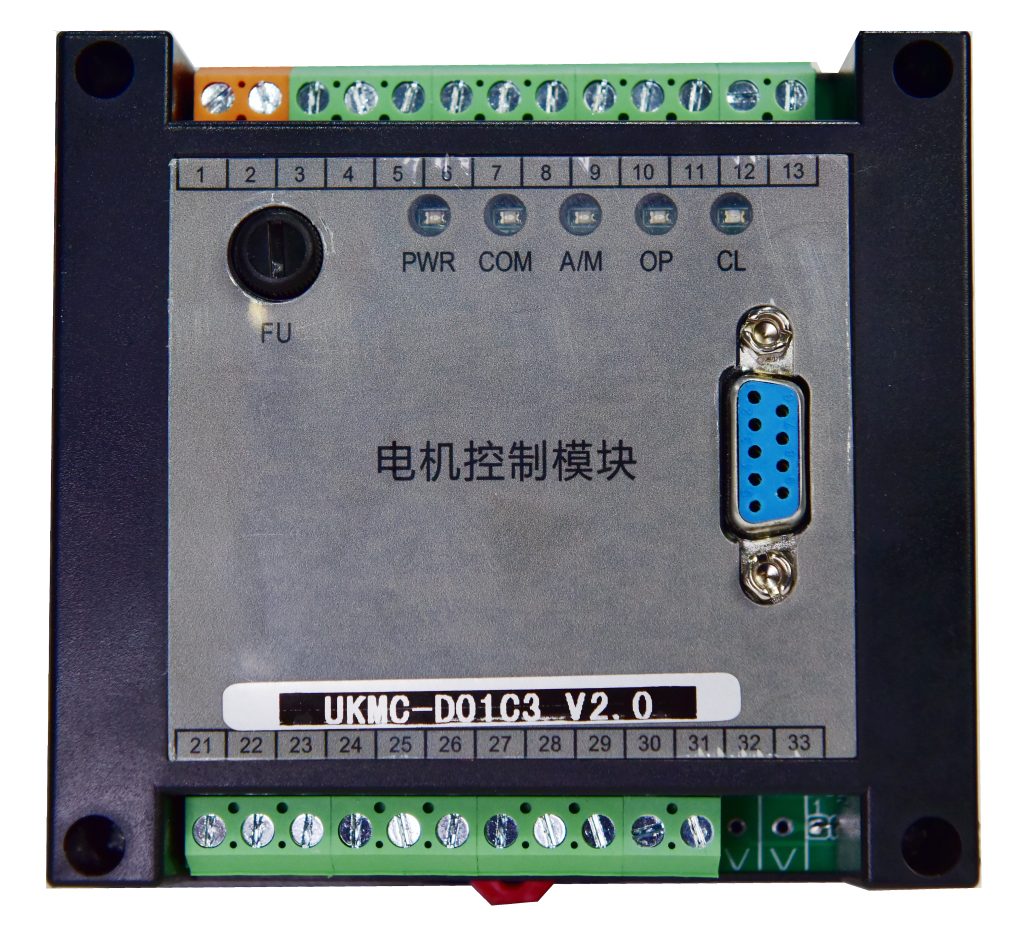

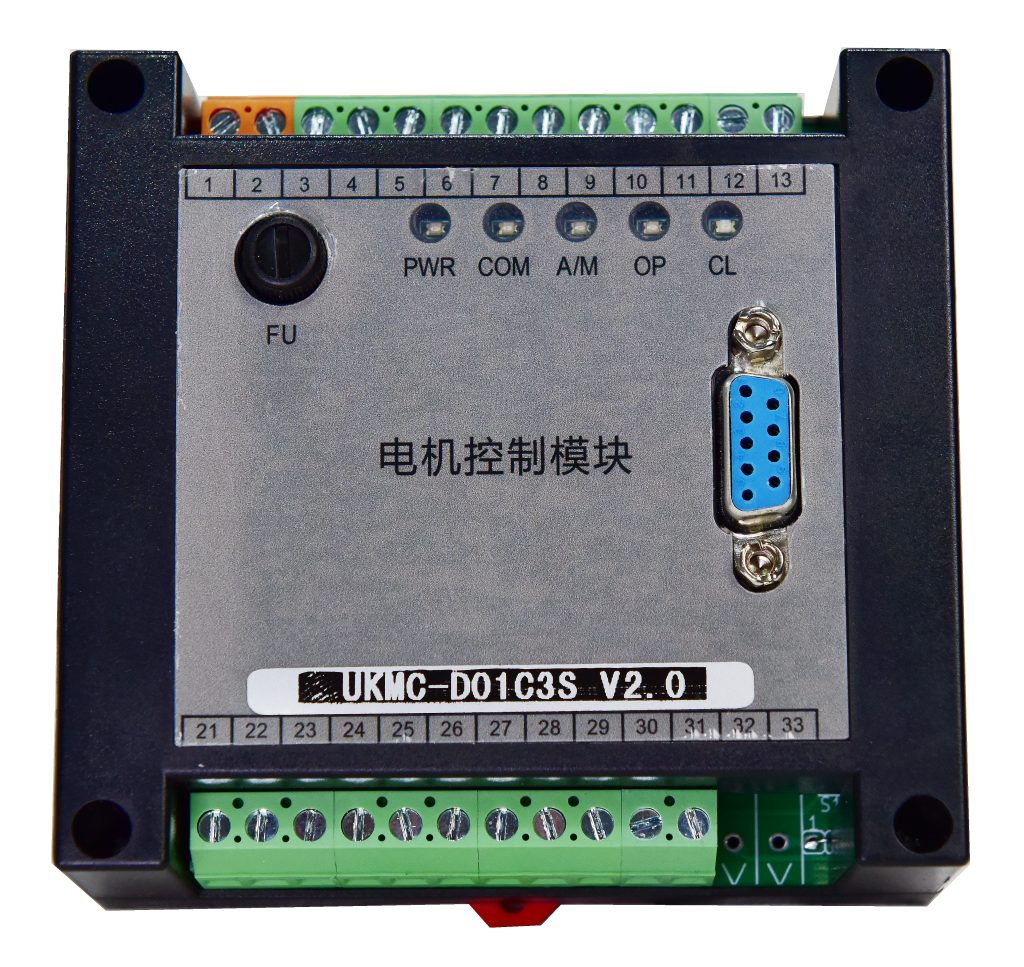

阀门电机快接控制器
阀门电机决接控制器主要针对开关阀控制的应用，小功率，大功率都适合该款产品的应用。 主功能： 1 A以下，直接控制阀门开、关停控制， 1A 以上可以配合接触器，实现阀门开、关停控制； 阀门或者阀门执行器的工作电压AC24 、DC24、AC220、AC380 不同的电压等级都适用。
控制柜操作：配合双路单相阀门电机快接控制面板实现按钮开关、手自动转换、开、关阀状 态指示。远控： 可连接PLC, 提供手自动、阀开、阀关状态， 和远程开、关阀门。机旁按钮箱： 可连接现场按钮箱， 提供手自动、阀开、阀关状态， 和远程开、 关阀门 （可选）。 配备5 X 20 保险管，安全可靠又方便更换；控制器配电源指示、远程指示、阀开指示、阀关指示。
| 供电 | 85-264VAC 或110-370VDC; | 保险 | 5*20 2A 220VAC |
| 电气接口 | 螺 钉端子/ D89 接口 | 外观尺寸 | W95 .Smm x H90mm x D40mm |
| 工作环境 | 温度-20~ 70°C/ 湿度20~95% 无冷凝 | 功能 | 1 单回路 就地阀门 控制 2远程控制 3机旁就地控制 |
| 安装方式 | 35mm 导轨安装 | 功耗 | SW( 不含接触器驱动功率） |
| 供电 | 85-264VAC 或110-370VDC; | 保险 | 5*20 2A 220VAC |
| 电气接口 | 螺 钉端子/ D89 接口 | 外观尺寸 | W95 .Smm x H90mm x D40mm |
| 工作环境 | 温度-20~ 70°C/ 湿度20~95% 无冷凝 | 功能 | 1 单回路 就地阀门 控制 2远程通讯控制 Mod bus 3机旁就地控制 |
| 安装方式 | 35mm 导轨安装 | 功耗 | SW( 不含接触器驱动功率） |
建筑电气电机快接控制器
建筑电气中最常用的两种电气设备是风机和水泵，我们的电机快接控制器是遵照国家建筑标准设计图集16D303-3 (替代 10D303-3)《常用水泵控制电路图》和 16D303-2(替代 10D303-2《) 常用风机控制电路图》中的常用风机和常用水泵电路设计开发的。在公用建筑以及民用建筑领域得到广泛的应用。
单速风机快接控制器
单速风机电机快接控制器产品适用千普通风机、新风机、加压风机、射流风机、排烟风机等应用场合。
| 电机控制器 选型示例： UKMC-D01Klll30 | |||||||
| UKMC- | |||||||
| 类型 | DOlK | 单风机 | |||||
| 功能代码第1 位（集中控制） | 0 | 无集中控制 | |||||
| 1 | 有集中控制，自动、运行、故障信号反馈，无源接点启动 | ||||||
| 功 能代码第 2 位（多线控制） | 1 | 有源 24V 启 动，运行信号反馈 | |||||
| 2 | 无源接点启动，运行信号反馈 | ||||||
| 功能代 码第 3 位（消防控制） | 1 | 有源 24V 启 动，运行信号反馈 | |||||
| 2 | 无源接点启动，运行信号反馈 | ||||||
| 3 | 消防手动控制盘有源 24V 启 动，运行信号反馈 | ||||||
| 4 | 消防手动控制盘无源接点启动，运行信号反馈 | ||||||
| 5 | 有源 24V 紧急启 动，运行信 号反馈 | ||||||
| 6 | 无源 24V 紧急启 动，运行信 号反馈 | ||||||
| 7 | 消防有源 24V 启 动、消防手动控制盘有源 24V 启 动 | ||||||
| 功能 代码第 4. 5 位（故障联锁） | 01 | 故障手动位置联锁跳停 | |||||
| 02 | 故障手动、自动位置联锁跳停 | ||||||
| 30 | 故障只报警，不联锁跳停 | ||||||
| 通讯 | 无通讯 | ||||||
| s | Modbus 通讯 | ||||||
| 供电 | 85-264VAC 或110-370VDC; | 保险 | 5*20 2A 220VAC |
| 电气接口 | 螺 钉端子/ D89 接口 | 外观尺寸 | W95 .Smm x H90mm x D40mm |
| 工作环境 | 温度-20~ 70°C/ 湿度20~95% 无冷凝 | 功能 | 1 有集中控制 2多线控制有源24V启动，运行信号反馈 3消防控制有源24V启动，运行信号反馈 4故障手动、自动位詈联锁跳停 |
| 安装方式 | 35mm 导轨安装 | 功耗 | SW( 不含接触器驱动功率） |
| 供电 | 85-264VAC 或110-370VDC; | 保险 | 5*20 2A 220VAC |
| 电气接口 | 螺 钉端子/ D89 接口 | 外观尺寸 | W95 .Smm x H90mm x D40mm |
| 工作环境 | 温度-20~ 70°C/ 湿度20~95% 无冷凝 | 功能 | 1 有集中控制 2多线控制有源24V启 动，运行信号反馈 3消防控制有源24V启 动，运行信号反馈 4故障只报警，不联锁跳 5 Modbus RTU通讯 |
| 安装方式 | 35mm 导轨安装 | 功耗 | SW( 不含接触器驱动功率） |

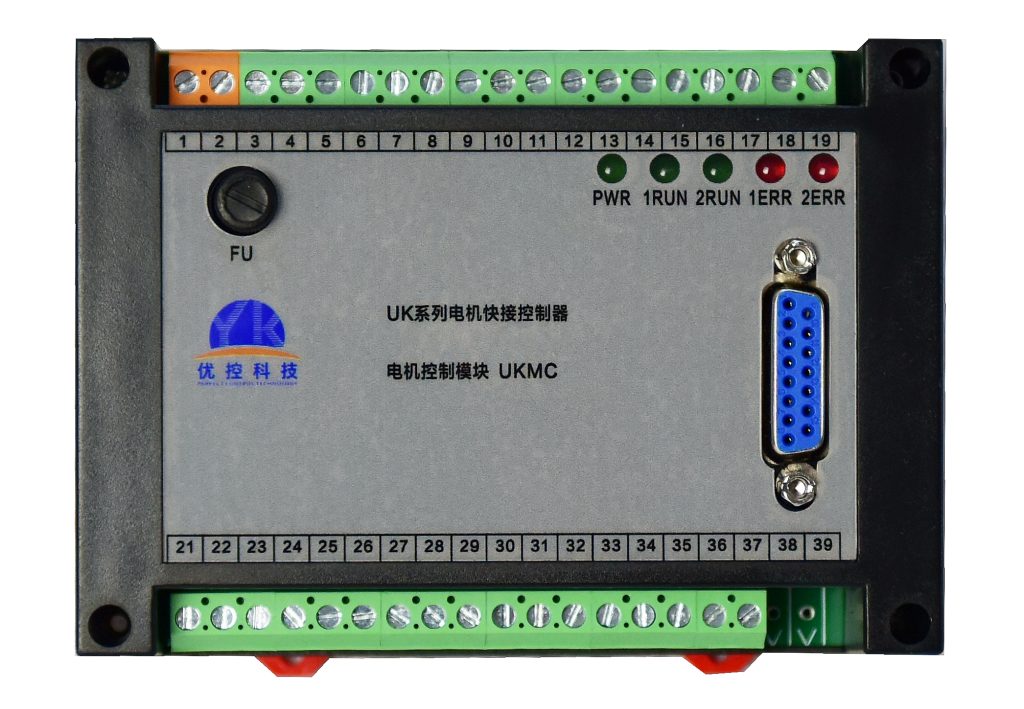

双速风机快接控制器
双速风机电机快接控制器适用于平时用双速风机、消防兼平时两用双速风机的应用。平时用双速风机控制低速高速部分有手动控制和远程 ( BAS) 控制。
消防茉平时两用双速风机控制低速有手动控制和远程( BA S) 控制， 高速有手动控制和远程消防控制。火灾报警联动：当火灾报警系统检测到火灾信号时，会向双速风机发出信号，风机立即切 换到高速运行，进行排烟或正压送风，为人员疏散和消防救援提供有利条件，常用于各类建筑的消 防通风系统。
防火阀联动：在通风管道上安装防火阀，当防火阀因高温熔断关闭时，联动双速风机切换到高 速排烟模式，阻止火势和烟雾蔓延，保障人员安全。
| 电机控制器 选型示例： UKMC-D02Klll30 | |||||
| UKMC- | |||||
| 类型 | D02K | 双速风机 | |||
| 功能代码第1 位（集中控制） | 0 | 低速无集中控制 | |||
| 1 | 低速有集中控制，自动、运行、故障信号反馈，无源接点启动 | ||||
| 功能代码第 2 位（多线控制） | 1 | 高速有源 24V 启动，运行信号反馈 | |||
| 2 | 高速无源接点启动，运行信号反馈 | ||||
| 功能代码第 3 位（消防控制） | 1 | 高速有源 24V 启动，运行信号反馈 | |||
| 2 | 高速无源接点启动，运行信号反馈 | ||||
| 3 | 高速消防手动控制盘有源 24V 启动，运行信号反馈 | ||||
| 4 | 高速消防手动控制盘无涌接点启动，运行信号反馈 | ||||
| 5 | 高速有源 24V 紧急启动，运行信号反馈 | ||||
| 6 | 高速无源接点紧急启动，运行信号反馈 | ||||
| 7 | 高速有源 24V 或手动控制盘有源 24V 启动 ，运行信号反馈 | ||||
| 8 | 高速无源接点或手动控制盘无源接点启动，运行信号反馈 | ||||
| 9 | 高速有源 24V 紧急或手动控制盘有源 24V 启动，运行信号反馈 | ||||
| A | 高速无源接点紧急或手动控制盘无源接点启动，运行信号反馈 | ||||
| 功能代码第 4, 5 位（故障联锁） | 02 | 低速故障手动、自动位置联锁跳停 | |||
| 03 | 低速故障只报警，不联锁跳停 | ||||
| 供电 | 85-264VAC 或110-370VDC; | 保险 | 5*20 2A 220VAC |
| 电气接口 | 螺 钉端子/ D89 接口 | 外观尺寸 | Wl2Smm X H90mm X D40mm |
| 工作环境 | 温度-20~ 70°C/ 湿度20~95% 无冷凝 | 功能 | 1低速有集中控制 2多线控制高速有源24V启动， 运行信号反馈 3消防控制离速有源24V启 动， 运行信号反馈 4故障连锁低速故障手动、自动位置联锁跳停 |
| 安装方式 | 35mm 导轨安装 | 功耗 | SW( 不含接触器驱动功率） |
| 供电 | 85-264VAC 或110-370VDC; | 保险 | 5*20 2A 220VAC |
| 电气接口 | 螺 钉端子/ D89 接口 | 外观尺寸 | Wl2Smm X H90mm X D40mm |
| 工作环境 | 温度-20~ 70°C/ 湿度20~95% 无冷凝 | 功能 | 1低速有集中控制 2多线控制离速有源24V启动， 运行信号反馈 3消防控制高速有源24V启动， 运行信号反馈 4故障连锁低速故障只报警、不联锁跳停 |
| 安装方式 | 35mm 导轨安装 | 功耗 | SW( 不含接触器驱动功率） |
单水泵快接控制器
单水泵电机决接控制器适用于给水泵、热水循环泵、消防水泵、排水泵、冷冻泵等六类场合。单水 泵电机快接控制器可以接入高低液位计、单点液位计、电接点压力表三种方式的液位自动控制方式
也可以实现远程的集中控制。
| 电机控制模块 选型示例： UKMC-DOlJ 11200 | |||||||
| UKMC- | |||||||
| 类型 | DOU | 单水泵 | |||||
| 功 能 代 码 第 1 位（集中控制） | ［ 了 ］ | 无集中控制 | |||||
| | 有集中控制，自动、运行、故障信号反馈，无源接点启动 | ||||||
| 功能代码第 2 位（异地控制） | | 无异地控制 | |||||
| | 有异地控制 | ||||||
| 功 能 代 码 第 3 位（消防控制） | | 无消防控制 | |||||
| 丿 | 有 源 24V 启 动 ，运行 信 号 反 馈 | ||||||
| 无源接点启动，运行信号反馈 | |||||||
| 功 能 代 码 第 4, 5 位（预 留） | | 无功能 | |||||
| 通讯功能 | 默认无通讯 | ||||||
| | Modbus 通 讯 | ||||||
| 供电 | 85-264VAC 或110-370VDC; | 保险 | 5*20 2A 220VAC |
| 电气接口 | 螺 钉端子/ D89 接口 | 外观尺寸 | W95.Smm x H90mm x 040mm |
| 工作环境 | 温度-20~ 70°C/ 湿度20~95% 无冷凝 | 功能 | 1 有集中控制，自 动、运行、故障信号反馈， 无源接 点启动 2有异地控制 3消防控制无源接点启动，运行信号反馈 |
| 安装方式 | 35mm 导轨安装 | 功耗 | SW( 不含接触器驱动功率） |
| 供电 | 85-264VAC 或110-370VDC; | 保险 | 5*20 2A 220VAC |
| 电气接口 | 螺 钉端子/ D89 接口 | 外观尺寸 | W95.Smm x H90mm x 040mm |
| 工作环境 | 温度-20~ 70°C/ 湿度20~95% 无冷凝 | 功能 | l 有集中控制，自动、运行、故障信号反馈，无源接点启 2有异地控制 |
| 安装方式 | 35mm 导轨安装 | 功耗 | SW( 不含接触器驱动功率） |

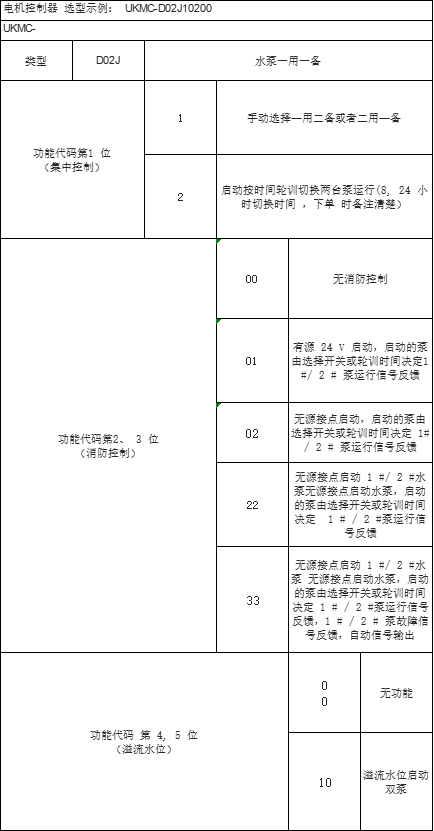

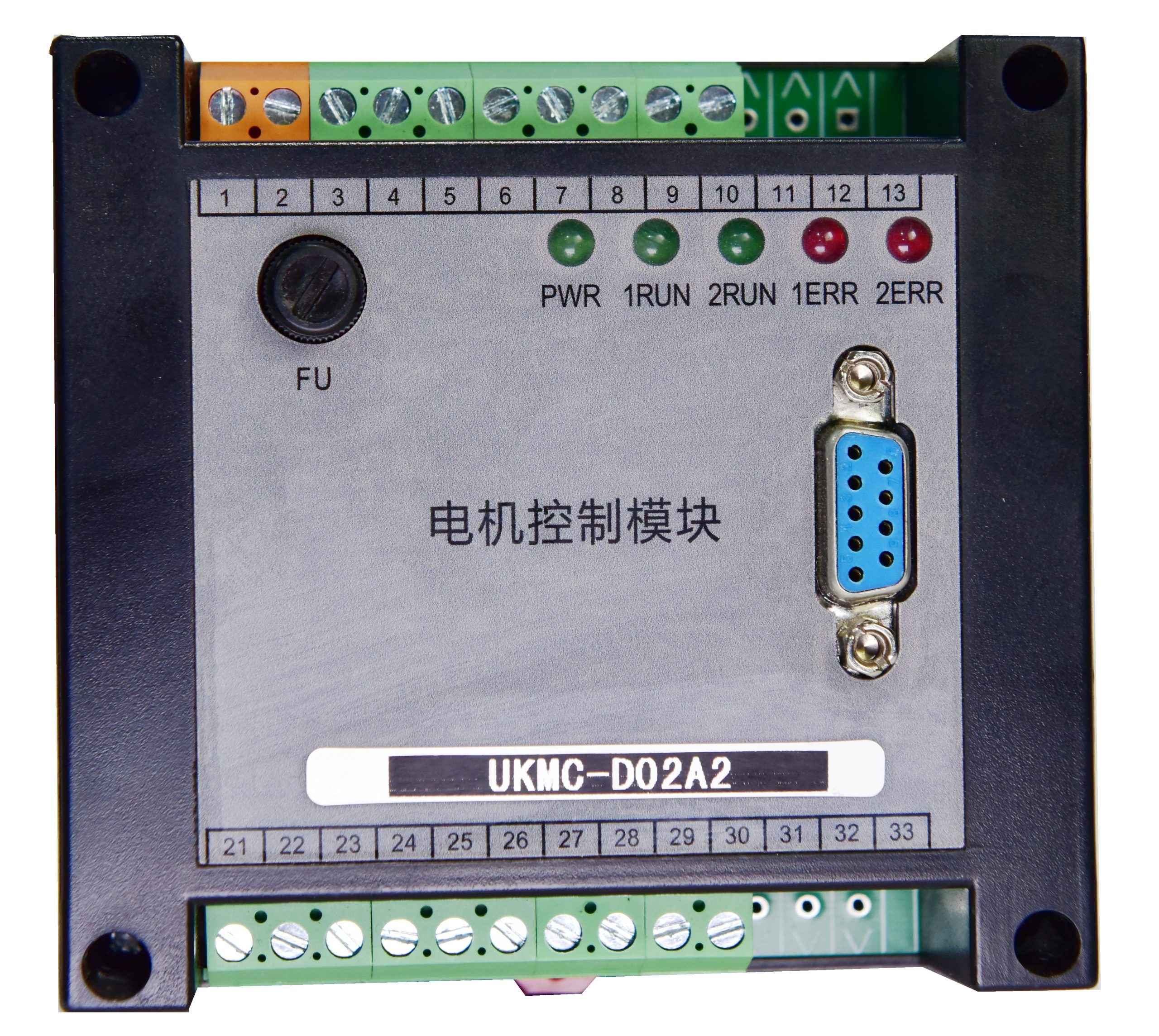

水泵一用一备快接控制器
水泵—用—备电机快接控制器适用千给水泵、热水循环泵、消防水泵、排水泵、冷冻泵等六类场合。
| 供电 | 85-264VAC 或110-370VDC; | 保险 | 5*20 2A 220VAC |
| 电气接口 | 螺 钉端子/ D89 接口 | 外观尺寸 | W95.Smm x H90mm x 040mm |
| 工作环境 | 温度-20~ 70°C/ 湿度20~95% 无冷凝 | 功能 | 1 手动选择一用二备或二用一备 2消防控制无源接点启动 ，启动的泵由选择开关或轮训 时间决定1#/ 2#泵运行信号反馈 |
| 安装方式 | 35mm 导轨安装 | 功耗 | SW( 不含接触器驱动功率） |
| 供电 | 85-264VAC 或110-370VDC; | 保险 | 5*20 2A 220VAC |
| 电气接口 | 螺 钉端子/ D89 接口 | 外观尺寸 | W95.Smm x H90mm x 040mm |
| 工作环境 | 温度-20~ 70°C/ 湿度20~95% 无冷凝 | 功能 | 1启动按时间轮训切换两台泵运行(8/24H两种模式） 2消防控制无源接点启动1#/2# 水泵， 无谏接点启动水 泵， 启动的泵由选择开关或轮训时间决定， 1#/ 2#泵 运行信号反馈 3溢流水位启动双泵 |
| 安装方式 | 35mm 导轨安装 | 功耗 | SW( 不含接触器驱动功率） |
马达保护电机快接控制器
马达保护电机快接控制器适用千电机控制采用马达保护器的单回路控制场合。
| 供电 | 85-264VAC 或110-370VDC; | 保险 | 5*20 2A 220VAC |
| 电气接口 | 螺 钉端子/ D89 接口 | 外观尺寸 | W95.Smm x H90mm x 040mm |
| 工作环境 | 温度-20~ 70°C/ 湿度20~95% 无冷凝 | 功能 | 1 有集中控制、正转启停、反转启停、复位 |
| 安装方式 | 35mm 导轨安装 | 功耗 | SW( 不含接触器驱动功率） |
控制电缆
预制控制电缆是 UK 系列电机快接产品很重要
的组成部分。他负责连接控制面板和控制模块的作用。它是专用的预制电缆，快接电缆具有
—定的通用性，同规格的电缆应用在相同的控 制类型时可以通用互换。预制电缆取消盘厂工人大量手工的盘柜门板的控制线。控制电缆的控 制面板端的插头为了更多适应小三箱的应用场景定制为 90° 弯针结构设计，
可以缩小盘柜的厚度尺寸，缩减了盘柜材料的成本，适合高紧凑的集成需求。预制控制电缆主要有两个电气接口规格 DB9 和 DB15, 电缆长度需要根据电气柜的大小以及元件柜内摆放位置来确定，尽量采用合适的长度，不宜预留过长，特殊长度可以定制。
| 颜色： 黑色 长度： 1.5 米 | ||
| 1.5 米 DB9 预制控制电缆 | UKPW-1509 | 电气接口： 面板端 0B9 母头90″弯头、控制器端0B9 公头工作环境： 温度-20~ 60°C/ 湿度20~95% |
| 安装方式： 螺钉紧固安装 | ||
| 颜色：黑色 长度： 2 米 | ||
| 2.0 米 D89 预制控制电缆 | UKPW-2009 | 电气接口： 面板端 DB9 母头90°弯头、控制器端DB9 公头工作环境： 温度-20~ 60°C/ 湿度20~95% |
| 安装方式：螺钉紧固安装 | ||
| 颜色：黑色 长度： 2.5 米 | ||
| 2.5 米 D89 预制控制电缆 | UKPW-2509 | 电气接口： 面板端 DB9 母头90°弯头、控制器端DB9 公头工作环境：温度-20~ 60°( / 湿度20~95°/。c |
| 安装方式： 螺 钉紧固安装 | ||
| 颜色： 黑色 长度： 1. 5 米 | ||
| 1.5 米 DBl S 预制控制电缆 | UKPW-1515 | 电气接口： 面板端 0B15 母头9铲弯头、控制器端 0B15 公头工作环境： 温度-20~ 60°C/ 湿度20~95% |
| 安装方式：螺钉紧固安装 | ||
| 颜色： 罢色 长度： 2 米 | ||
| 2.0 米 DB15 预制控制电缆 | UKPW-2015 | 电气接口： 面板端D815 母头90°弯头、控制器端D815 公头工作环境： 温度-20~ 60°( / 湿度20~95°A。 |
| 安装方式： 螺 钉紧固安装 | ||
| 颜色： 黑色 长度： 2.5 米 | ||
| 2.5 米 DB15 预制控制电缆 | UKPW-2515 | 电气接口： 面板端DB15 母头90°弯头、控制器端DB15 公头工作环境： 温度-20~ 60°C/ 湿度20~95°。/i |
| 安装方式：螺钉紧固安装 |
