电机快接面板安装

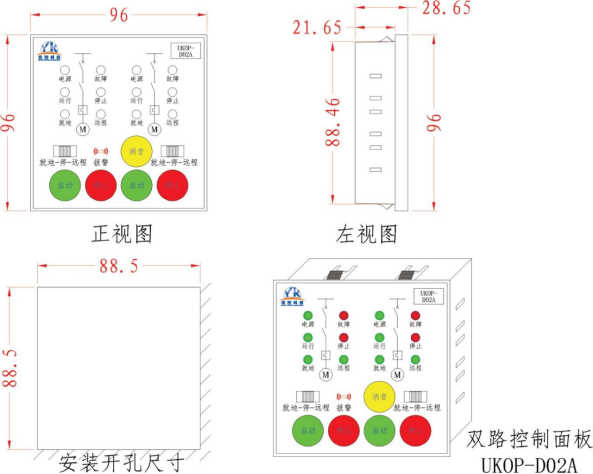

全系列电机快接控制面板(UKOP-D02A、UKOP-D02A2、UKOP-D02C3、UKOP-D01 D、UKOP­

D02K、UKOP-D02Jl 、UKOP-D02J2 等）的外观尺寸都是—致的，详 见下面的尺寸图。

电机快接控制面板有两种方式安装，—种是过盈安装，控制柜前面板推进安装孔卡紧就安装完成，无需其他安装附件，简单快接。这种方式适合大多数的控制柜的盘面安装。

第二种安装方式是金属卡扣 (UKOP-KK)螺钉 紧固安装，控制面板由柜门前面推入后，后面由金腐卡扣螺丝拧紧安装 完成。这个适用柜门厚度超过3mm 的情况。

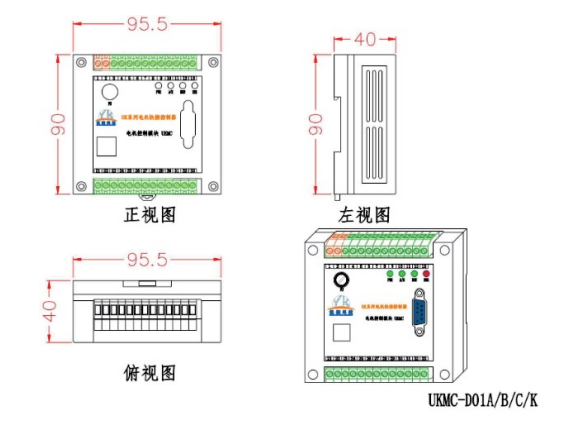

电机快接控制器安装

直起电机快接控制器 (UKMC-D01A2 、UKMC-D01A2S)直起电机快接控制器 (UKMC-D01A2 、UKMC-D01A2S)D  O  1  B  2 1 、 U  K  M  C  –  D  0  1  B  2 1  S ) 、 阀 门  电 机 快 接 控 制 器 (  U  K  M  C ­-D 0 1 C 3 )  、 单风机快接控制器 ( U K M C – D 0 1 K x x x x x )  、 水泵快接控制器 ( U K M C ­

D01Jxxxxx 、UKMC-D02Jxxxxx) 等产品外观尺寸以及采用35mm导轨安装。
